کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E

کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E

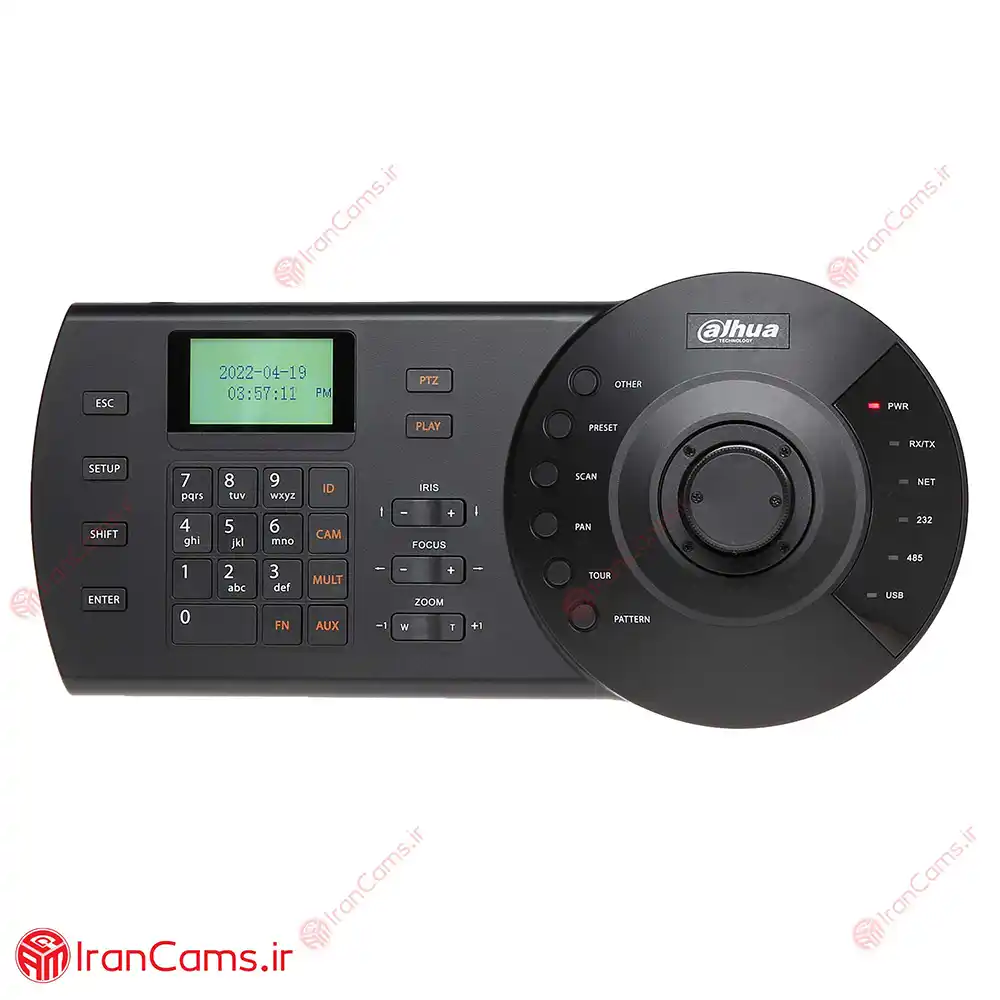

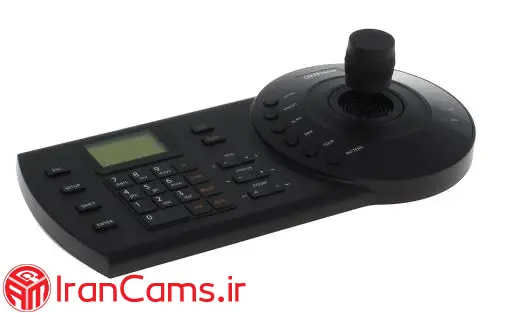

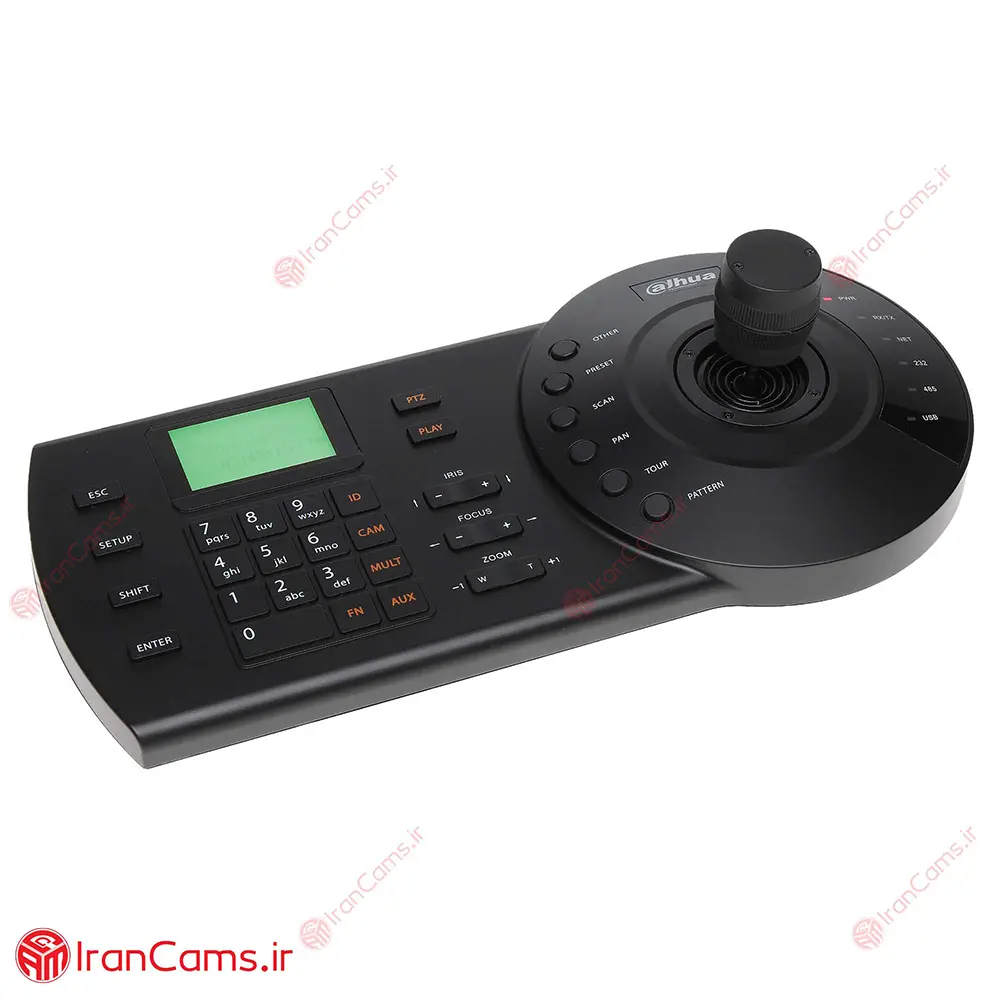

کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E ابزاری کارآمد برای کنترل دوربین های مداربسته PTZ داهوا است. این کیبورد با کلیدهای فیزیکی، جوی استیک و قابلیت اتصال به شبکه، به شما امکان کنترل و مدیریت دقیق دوربین ها را می دهد.

مشخصات کلی:

• صفحه کلید: کیبورد شبکه داهوا NKB1000-E دارای یک صفحه کلید استاندارد با کلیدهای فیزیکی است که برای ارسال مستقیم دستورات به دوربین ها و دستگاه های ضبط کننده Dahua (DVR) استفاده می شود.
• جوی استیک: یک جوی استیک سه محوره با قابلیت کنترل جهت و چرخش در این کیبورد تعبیه شده است. این جوی استیک به کاربر امکان حرکت دوربین به بالا، پایین، چپ، راست و زوم کردن تصویر را به صورت نرم و دقیق می دهد. همچنین قابلیت بازگشت خودکار به حالت وسط (Center) را داراست.

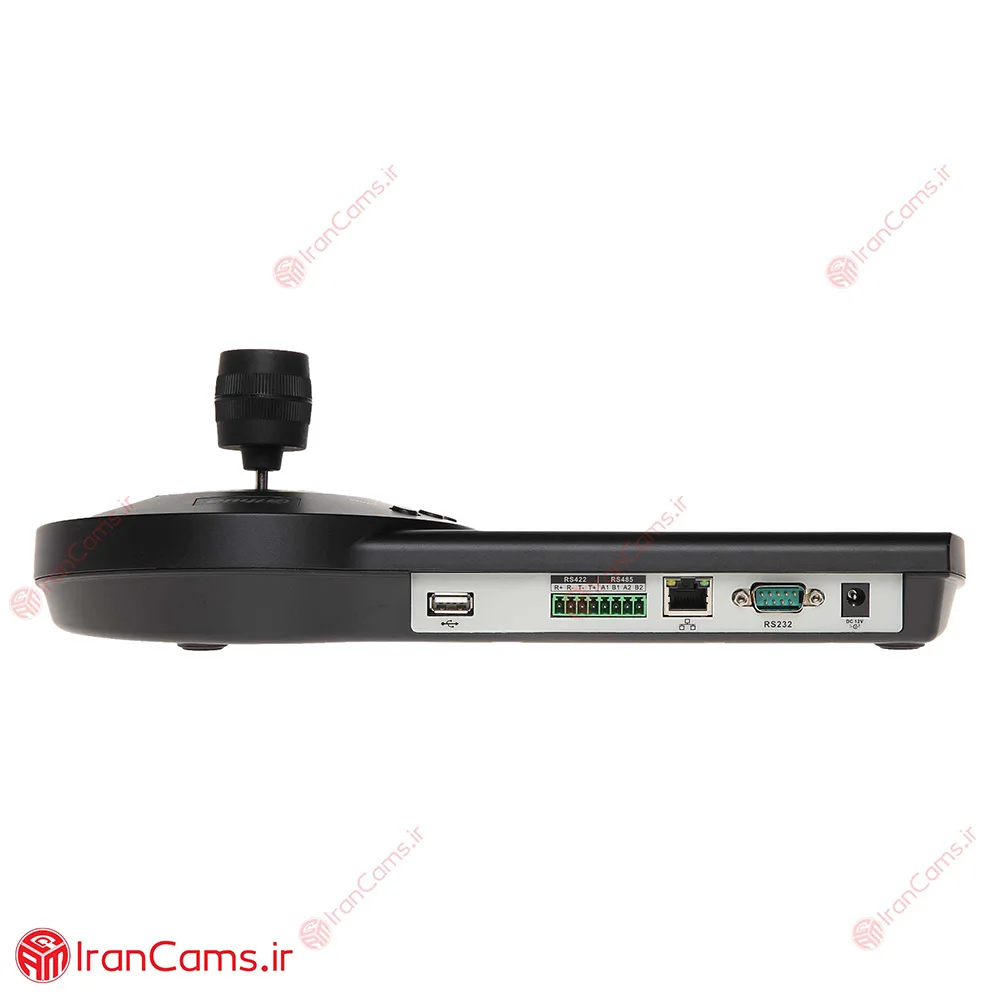

• اتصالات: کیبورد دوربین مداربسته داهوا مدل NKB1000-E از روش های مختلفی برای اتصال به دستگاه های مدیریت دوربین و خود دوربین ها پشتیبانی می کند:
  • RJ-45: اتصال از طریق شبکه با کابل LAN
  • RS232: اتصال سریال با کابل RS232
  • RS485: اتصال سریال چند نقطه ای با کابل RS485
  • RS422 (رزرو شده): در حال حاضر این پورت کاربردی ندارد اما ممکن است در آینده برای اتصال خاصی فعال شود.
  • USB: اتصال به کامپیوتر برای کنترل دوربین ها از طریق نرم افزار مدیریت مرکزی Dahua

• حالت های ارتباط: این کیبورد از دو حالت ارتباطی برای کنترل دوربین ها پشتیبانی می کند:
  • حالت مستقیم (Direct Mode): در این حالت، کیبورد به صورت مستقیم به دستگاه ضبط کننده (DVR) یا دوربین PTZ با استفاده از پورت های سریال (RS232/RS485) متصل می شود.
    • پروتکل DVR: پروتکل اختصاصی داهوا برای دستگاه های ضبط کننده یعنی همان DH-2 است.
    • پروتکل Dome: پروتکل های استاندارد کنترل دوربین های چرخشی DH-SD1/PELCO-D/PELCO-P و …
  • حالت شبکه (Network Mode): در این حالت، کیبورد از طریق شبکه با کابل LAN (پورت RJ45) به دستگاه ضبط کننده تحت شبکه (Network DVR) یا دوربین تحت شبکه (IP Camera) متصل می شود.
    • کنترل DVR/Dome شبکه: برای اتصال به این دستگاه ها نیاز به تنظیم آدرس IP، پورت و پروتکل ارتباطی است.
• صفحه نمایش LCD: کیبورد شبکه داهوا مدل NKB1000-E دارای یک صفحه نمایش LCD با ابعاد 75.2 میلی متر در 33.85 میلی متر است. این صفحه نمایش برای نمایش اطلاعات مختلف مانند آدرس IP دوربین، وضعیت اتصال و تنظیمات فعلی استفاده می شود.
• کاربران و دستگاه های قابل کنترل:
  • حداکثر تعداد کاربر: 64 کاربر (شامل کاربر “admin”) به طور همزمان می توانند از این کیبورد برای کنترل دوربین ها استفاده کنند.
  • حداکثر آدرس RS485 (برای هر کاربر): هر کاربر می تواند تا 256 دستگاه را از طریق پورت RS485 کنترل کند.
  • حداکثر تعداد دوربین تحت شبکه قابل اتصال (برای هر کاربر): هر کاربر می تواند تا 2048 دوربین تحت شبکه را از طریق شبکه کنترل کند.

قابلیت های کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E

قابلیت های کلیدی این کیبورد عبارتند از:

کنترل دوربین ها:

• کنترل دوربین های مداربسته PTZ داهوا: این کیبورد برای کنترل انواع دوربین های مداربسته PTZ داهوا، از جمله دوربین های دام سرعت بالا، طراحی شده است.
• کنترل دستگاه های ضبط کننده داهوا: می توانید از این کیبورد برای کنترل دستگاه های ضبط کننده (DVR) مستقل داهوا نیز استفاده کنید.
• کنترل سرور ویدیو شبکه: این کیبورد قابلیت اتصال به سرورهای ویدیو شبکه (NVS) داهوا را نیز برای مدیریت متمرکز دوربین ها از طریق شبکه فراهم می کند.

اتصالات:

• اتصال از طریق پورت های سریال: این کیبورد از طریق پورت های سریال RS485، RS422 (رزرو شده) و RS232 به دوربین ها و دستگاه های ضبط کننده متصل می شود.
• اتصال USB: می توانید از طریق پورت USB کیبورد را به کامپیوتر متصل کنید و از نرم افزار مدیریت مرکزی داهوا (SmartPSS یا DSS) برای کنترل دوربین ها استفاده کنید.
• اتصال شبکه: این کیبورد از طریق پورت RJ45 به شبکه متصل می شود و امکان کنترل دوربین های تحت شبکه (IP Camera) و دستگاه های ضبط کننده تحت شبکه (Network DVR) را از طریق شبکه فراهم می کند.

کنترل دقیق دوربین:

• جوی استیک سه محوره: جوی استیک سه محوره این کیبورد به شما امکان می دهد تا به طور روان و دقیق دوربین ها را در جهت های مختلف (Pan, Tilt) و همچنین زوم (Zoom) کنترل کنید.
• کنترل پیش تنظیمات: می توانید موقعیت های دلخواه دوربین را به عنوان پیش تنظیم ذخیره کنید و به سرعت بین آنها جابجا شوید.
• اسکن خودکار: از این قابلیت برای اسکن خودکار محیط توسط دوربین در یک محدوده مشخص استفاده می شود.
• حرکت خودکار افقی: می توانید از این قابلیت برای حرکت خودکار دوربین به صورت افقی در یک محدوده مشخص استفاده کنید.
• تور خودکار: این قابلیت به شما امکان می دهد تا مسیری را برای حرکت خودکار دوربین در محیط تعریف کنید.
• توابع کمکی: این کیبورد دارای توابع کمکی مختلفی مانند تنظیم سرعت حرکت، تنظیم روشنایی تصویر و … است.

رابط کاربری:

• منوی روی صفحه: این کیبورد دارای یک منوی روی صفحه است که به شما امکان می دهد تا تنظیمات مختلف دوربین ها و دستگاه های ضبط کننده را به راحتی انجام دهید.
• راهنمای کاربر: راهنمای کاربر روی صفحه به شما در استفاده از تمام قابلیت های این کیبورد کمک می کند.

اتصال به نرم افزار مدیریت مرکزی:

• SmartPSS یا DSS: می توانید از طریق پورت USB کیبورد را به کامپیوتر متصل کنید و از نرم افزار مدیریت مرکزی داهوا (SmartPSS یا DSS) برای کنترل دوربین ها و مدیریت سیستم نظارت تصویری خود استفاده کنید.

مشخصات فنی دقیق کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E

منبع تغذیه:

• آداپتور برق: این کیبورد با یک آداپتور برق همراه ارائه می شود که به برق شهری 100 تا 240 ولت با فرکانس 50 یا 60 هرتز متصل می شود.
• خروجی: آداپتور برق ولتاژ DC 12 ولت با جریان 2 آمپر را برای تغذیه کیبورد ارائه می دهد.

مصرف برق:

• مصرف برق این کیبورد 5 وات است.

شرایط محیطی:

• دمای کار: این کیبورد برای کار در دمای بین 10- درجه سانتیگراد تا 55 درجه سانتیگراد مناسب است.
• رطوبت کار: رطوبت مناسب برای کار با این کیبورد بین 10 تا 90 درصد است.
• فشار اتمسفر: فشار اتمسفر مناسب برای کار با این کیبورد بین 86 کیلو پاسکال تا 106 کیلو پاسکال است.

ابعاد:

• عرض: 330 میلی متر
• عمق: 139 میلی متر
• ارتفاع: 53 میلی متر (ارتفاع با احتساب جوی استیک: 103 میلی متر)

وزن:

• وزن این کیبورد 1.3 کیلوگرم است.

نکات:

• این کیبورد برای استفاده در فضای داخلی طراحی شده است و نباید در معرض رطوبت یا گرد و غبار زیاد قرار گیرد.
• برای تمیز کردن کیبورد، از یک پارچه نرم و مرطوب استفاده کنید.
• از مواد شوینده یا حلال های شیمیایی برای تمیز کردن کیبورد استفاده نکنید.

کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E با داشتن قابلیت های اتصال متنوع، جوی استیک سه محوره و صفحه نمایش LCD، ابزاری حرفه ای و کارآمد برای کنترل و مدیریت سیستم های نظارت تصویری داهوا با تعداد دوربین زیاد است.

دیتاشیت کیبورد کنترلر دوربین مداربسته داهوا NKB1000-E
