در ادامه معرفی محصولات در ایرانکمز، این بار قصد داریم یک دی وی آر 4 کانال داهوا را معرفی کنیم.

این محصول از سری لایت داهوا (Lite) است. دستگاه XVR مدل XVR5104HS-I3 یکی از بهترین دستگاه های XVR از برند داهوا است که با توجه به کیفیت و امکانات پیشرفته اش استقبال خوبی از آن شده است.

عموما به دستگاه ضبط کننده ویدئویی دوربین مداربسته DVR می­ گویند که مخفف عبارت Digital Video Recorder می­ باشد. این دستگاه دی وی آر 4 کانال جز پرفروش ترین دستگاه های دی وی آر بازار محسوب می ­شود. این دستگاه جز دستگاه هایی است که از دوربین مداربسته میکروفن دار پشتیبانی می کند.

در ادامه به معرفی دستگاه 4 کانال داهوا XVR5104HS-I3 می ­پردازیم.

تعداد کانال ورودی تصویر و صدا در دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3 چند عدد است؟

دی وی آر 4 کانال داهوا XVR5104HS-I3 دارای 4 ورودی آنالوگ تصویر می ­باشد که از طریق پورت BNC به دستگاه متصل می­ شوند. این دستگاه به صورت همزمان می ­تواند از 4 کانال تصویر آنالوگ تا ظرفیت 5 مگاپیکسل + 2 کانال تصویر IP تا ظرفیت 5 مگاپیکسل پشتیبانی کند.

این موضوع یکی از قابلیت های مهم در این دستگاه است. به نوعی می­ توان گفت که از این دستگاه به عنوان یک دستگاه 6 کانال ترکیبی (آنالوگ + IP) می ­توان استفاده کرد. چرا که 4 کانال های آنالوگ را می توان به کانال های IP تبدیل کرد.

البته بر روی این دستگاه 1 پورت ورودی صدا جهت اتصال میکروفون خارجی به دستگاه و 1 پورت خروجی صدا جهت پخش صدای ضبط شده از میکروفن تعبیه شده است که مخصوص کانال شماره 1 دستگاه می ­باشد.

در صورت استفاده از میکروفن خارجی، ضبط صدا تنها بر روی کانال شماره 1 دستگاه منتقل می­ شود و برای فعال سازی میکروفن خارجی باید در منوی اصلی (Main menu) و قسمت دوربین ها (Camera) و بخش Ecode های دستگاه تنظیمات صدای کانال شماره 1 را بر روی فرمت های G.711a / Local قرار داد.

شرکت داهوا با استفاده از فناوری پیشرفته خود توانسته است از طریق همان کابل کواکسیال ورودی تصویر، صدا را نیز جهت ضبط بر روی این دستگاه انتقال دهد. این فناوری باعث کاهش هزینه های کابل کشی و صرفه جویی در زمان راه اندازی و نصب دوربین های مداربسته و دستگاه می ­شود.

با این اوصاف این دستگاه بر روی تمامی کانال های خود قابلیت ضبط صدا را نیز دارد. که از فرمت های فشزده سازی صدا همچون G.711a; G.711u; PCM  پشتیبانی می کند.

WizSense که توسط فناوری داهوا راه اندازی شد، مجموعه ای از محصولات دارای هوش مصنوعی است که از تراشه هوش مصنوعی مستقل و الگوریتم یادگیری عمیق استفاده می کند. این مجموعه از محصولات بر روی انسان و وسیله نقلیه با دقت بالا تمرکز می کند و کاربران را قادر می سازد تا روی اهداف تعریف شده سریع عمل کنند.



WizSense بر اساس فناوری های پیشرفته داهوا، محصولات و راه حل های هوشمند، ساده و فراگیر را ارائه می دهد. این سری از محصولات برای کاهش نرخ هشدار غیرواقعی و کاهش هزینه نظارت انسانی ایجاد شده است، بنابراین ارزش زیادی برای مشتریان در جستجوی محصولاتی با هشدار دقیق انسان/خودرو برای بالا بردن سطح امنیتی امکانات مختلف داخلی و خارجی به ارمغان می آورد.

*بعد از اضافه شدن کانال‌های IP فراتر از کانال‌های موجود، عملکرد هوش مصنوعی (IVS، SMD، FACE) غیرفعال می‌شود.

کیفیت ضبط تصویر در دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

دی وی آر 4 کانال داهوا XVR5104HS-I3 می تواند تصاویر ورودی را پس از پردازش با کیفیت های FULL HD 1080N, 720P, 960H, D1, CIF از طریق کابل SATA بر روی هارددیسک اینترنال ذخیره کند.

کیفیت ضبط تصاویر در این دستگاه از طریق منوی تنظیمات دستگاه قابل انتخاب می ­باشد.



فرمت فشرده سازی دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

دستگاه های دی وی آر جهت ضبط تصاویر بیشتر بر روی هارددیسک نیاز به استفاده از فرمت های فشرده سازی دارند تا بتوانند فیلم های دوربین مداربسته را به میزان زمانی بیشتری بر روی هارددیسک ضبط نمایند. در دستگاه دی وی آر داهوا 5104HS-I3 با استفاده از جدیدترین فرمت های فشرده سازی این فرآیند انجام می­ شود.

در دستگاه دی وی آر داهوا 5104HS-I3 از فرمت های فشرده سازی H.265+/H.265/H.264+/H.264 استفاده شده است. فرمت H.265+ به روزترین و قوی ترین فرمت فشرده سازی موجود در این دستگاه است.

تکنولوژی های تصویری قابل پشتیبانی دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

دی وی آر 5104HS-I3 دارای تکنولوژی های تصویری HDCVI, AHD, TVI, CVBS, IP است.

این دستگاه در حالت HDCVI می تواند تصاویر با کیفیت 5 و 4 و 2 مگاپیکسل (1080p) را با 30/25 فریم بر ثانیه و همچنین در رزولوشن 720p نیز با نرخ 25 یا 30 یا 50 یا 60 فریم بر ثانیه نمایش می ­دهد.

این دستگاه در تکنولوژی تصویر AHD می­ تواند تصاویر با کیفیت 5 و 4 و 2 مگاپیکسل (1080p) و 720p را با 30 تا 25 فریم بر ثانیه نمایش دهد.

این دستگاه در تکنولوژی تصویر TVI نیز می­ تواند تصاویر با کیفیت 5 و 4 و 2 مگاپیکسل (1080p) و 720p را با 30 تا 25 فریم بر ثانیه نمایش دهد.

در فرمت ویدئویی NTSC سرعت نمایش فریم ها در تصاویر با کیفیت های متفاوت ( 2، 4، 5 مگاپیکسل ) نسبت به فرمت ویدئویی PAL بیشتر است پس در نتیجه وضوح تصویری بهتری خواهیم داشت.

این دستگاه از فرمت های ویدئویی پرکاربرد و رایج PAL و NTSC نیز پشتیبانی می کند.

برای انتخاب هر یک از این فرمت های ویدئویی باید در ابتدا فرمت ویدئویی دوربین مداربسته نیز متناسب با فرمت ویدئویی دستگاه انتخاب گردد. این حالت در دوربین های مداربسته داهوا به صورت خودکار همزمان با تنظیم فرمت ویدئویی دستگاه داهوا تغییر می کند.

در دستگاه های ضبط کننده تصویر داهوا در زمان راه اندازی دستگاه در گام نخست می توان نوع فرمت ویدئویی PAL/NTSC را انتخاب کرد در حالت عمومی تمام دستگاه های DVR بر روی فرمت PAL هستند.



هوش مصنوعی استفاده شده در دستگاه XVR5104HS-I3 چیست؟

XVR چهار کانال داهوا 5104HS-I3 دارای قابلیت تشخیص وسیله نقلیه و تشخیص انسان می ­باشد. این قابلیت با استفاده از بازیابی و جستجو در تصاویر دوربین های مداربسته در اختیار کاربر قرار می­ گیرد. همچنین XVR چهار کانال داهوا 5104HS-I3 دارای ویژگی IVS می باشد که با استفاده از آن قابلیت آنالیز و بررسی تصاویر را دارد.

دستگاه XVR چهار کانال داهوا 5104HS-I3 به وسیله قابلیت IVS می تواند اشیای متحرک را تشخیص دهد، همچنین برای تشخیص اشیای گمشده و رها شده یا حتی کنترل ورودی و خروجی براساس خط فرضی نیز می توان از این فناوری استفاده کرد.

آموزش فعالسازی هوش مصنوعی در دستگاه XVR داهوا



تعداد و نوع هارد قابل نصب بر روی دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

بر روی برد داخلی دستگاه ایکس وی آر 5104HS-I3 یک پورت SATA تعبیه شده است که امکان استفاده از یک هارددیسک (HDD) داخلی تا ظرفیت حداکثر 16 ترابایت را فراهم می کند. جهت خرید هارد برای دستگاه­ دی وی آر دوربین مداربسته حتما از هارد­­های مناسب و مخصوص دستگاه دی وی آر استفاده کنید.

هارد­های اینترنال یا داخلی مورد استفاده در دستگاه دی وی آر دوربین مداربسته به دلیل کارکرد دائم و بدون توقف و نیاز به داشتن سرعت بالا در ضبط و پخش تصاویر ویدیویی باید از کیفیت بالایی برخوردار باشند.

بهترین هارد برای دستگاه دی وی آر دوربین مداربسته هارد بنفش شرکت وسترن دیجیتال (Western Digital) با گارانتی اصلی (سازگار، آواژنگ، حامی و…) و یا هارد Surveillance یا BarraCuda شرکت سیگیت (Seagate) است.

این دو شرکت جز بزرگ­ترین تولید کنند­گان انواع هاردهای اکسترنال و اینترنال و SSD در جهان هستند که از پیشرفته ترین تجهیزات ممکن در ساخت محصولات خود استفاده می­ کنند.

این هارد­ها با ظرفیت­های 1 ترابایت، 2 ترابایت، 4 ترابایت، 6 ترابایت، 8 ترابایت و … تولید و در بازار عرضه می­ شوند.

علت استفاده از این نوع هارد­ها سرعت مناسب و دقت بالا در ضبط تصاویر ویدیویی است.



قابلیت ضبط موشن یا ضبط حرکتی در دستگاه XVR 5104HS-I3 داهوا

دی وی آر 5104 داهوا از تکنولوژی ضبط بر اساس حرکت یا Motion Detection بهره می‌برد.
قابلیت ضبط حرکتی یا Motion Detection در دستگاه XVR5104HS-I3 داهوا امکان ضبط تصاویر دوربین مداربسته را در صورت مشاهده حرکت در تصویر فراهم می‌کند. این قابلیت به کاربران امکان می‌دهد تا فضای ذخیره‌سازی خود را بهینه‌سازی کرده و تنها تصاویری را ضبط کنند که حاوی حرکت می باشند.

این تکنولوژی در دستگاه های XVR5104HS-I3، با تشخیص تغییرات پیکسلی در تصویر، قادر است حرکت‌های مشاهده شده را تشخیص داده و تصاویر مربوطه را ضبط کند.

برای تنظیم و استفاده از قابلیت ضبط بر اساس حرکت در دستگاه XVR5104HS-I3 داهوا، نیاز است تا به صفحه تنظیمات دستگاه دسترسی پیدا کنید. در این قسمت می‌توانید تنظیمات حساسیت تشخیص حرکت را تنظیم کنید. بسته به نیاز و ترجیح خود، می‌توانید حساسیت را بالا یا پایین تنظیم کنید تا به بهترین روند تشخیص حرکت برسید.

همچنین، در دستگاه XVR5104HS-I3 داهوا می‌توانید مناطق خاصی را برای تشخیص حرکت مشخص کنید. با تنظیم محدوده‌های مناسب در تصویر، می‌توانید تشخیص حرکت را به بخش‌های خاصی محدود کرده و ضبط غیرضروری را کاهش دهید.

به علاوه، دستگاه دی وی آر 5104 داهوا امکان استفاده از زمانبندی برای فعال یا غیرفعال کردن قابلیت ضبط بر اساس حرکت را نیز دارد. این به شما امکان می‌دهد تشخیص حرکت را به زمان‌های خاصی محدود کرده و در دیگر زمان‌ها فقط در صورت لزوم تصاویر را ضبط کنید، که می‌تواند به بهبود بهره‌وری فضای ذخیره‌سازی کمک کند.

• Sensitivity: میزان حساسیت دستگاه به حرکت را تنظیم می‌کند.
• Area: منطقه‌ای از تصویر را که می‌خواهید برای تشخیص حرکت مورد بررسی قرار گیرد، مشخص می‌کند.
• Schedule: زمان و روزهایی را که می‌خواهید قابلیت ضبط حرکی فعال باشد، مشخص می‌کند.



آموزش فعالسازی موشن دیتکشن یا ضبط حرکتی در دستگاه XVR داهوا



انتقال تصویر در دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

برای انتقال تصویر در دستگاه داهوا ایکس وی آر 5104HS-I3 به دو روش می ­توان عمل کرد:

• استفاده از IP داخلی دستگاه یا همان IP P2P یا Cloud
• استفاده از IP STATIC (آی پی استاتیک)

در روش اول با استفاده از IP داخلی دستگاه Dahua می ­توان بدون پرداخت هزینه ای با بهره گیری از فناوری P2P انتقال تصویر داهوا را رایگان انجام داد. در این روش با دانلود و نصب نرم افزار DMSS که پیشنهاد شرکت داهوا و جز بهترین نرم افزار انتقال تصویر دوربین مداربسته داهوا برای گوشی موبایل و تبلت می­ باشد و دارای نسخه اندروید و iOS برای گوشی آیفون است.

همچنین با استفاده از نرم افزار SmartPSS در لپ تاب یا کامپیوتر برای نسخه ویندوز و نسخه مک (mac) می­ توان جهت مانیتورینگ و کنترل تصاویر دوربین های مداربسته استفاده کرد. این نرم افزار علاوه بر کنترل تصاویر به صورت زنده امکان باز پخش تصاویر را دارد و حتی می ­تواند بدون نیاز به دستگاه دی وی آر/ ایکس وی آر، ذخیره سازی تصاویر را در هارد لب تاب و کامپیوتر انجام دهد.

این نرم افزار امکان کنترل و دسترسی به کلیه تنظیمات دستگاه دی وی آر را ایجاد می ­کند که می ­توان با تعیین رمز مناسب مانع ورود افراد غیرمجاز به این نرم افزار شد.

در روش دوم با تهیه IP STATIC از شرکت های ارائه دهنده اینترنت (ISP) و انجام دادن تنظیمات موردنیاز توسط متخصصین شبکه می ­توان فرآیند انتقال تصویر را انجام داد.

گفتنی است که استفاده از آی پی استاتیک (IP STATIC) دارای هزینه ماهانه یا سالانه است.

دستگاه دی وی آر 4 کانال 5104HS-I3 از استاندارد Onvif نیز پشتیبانی دارد که یکی از پروتکل های استاندارد ارتباطی برای ارسال تصاویر دوربین های مداربسته در شبکه است.

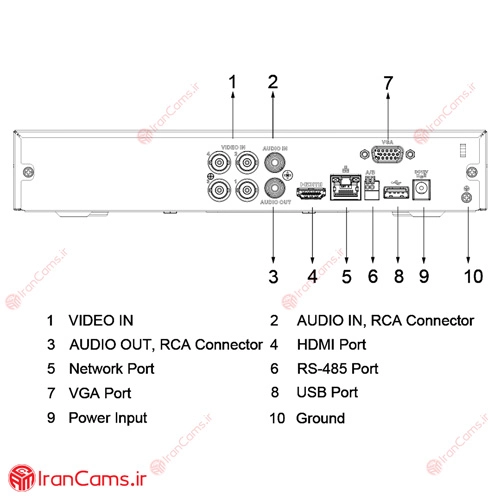

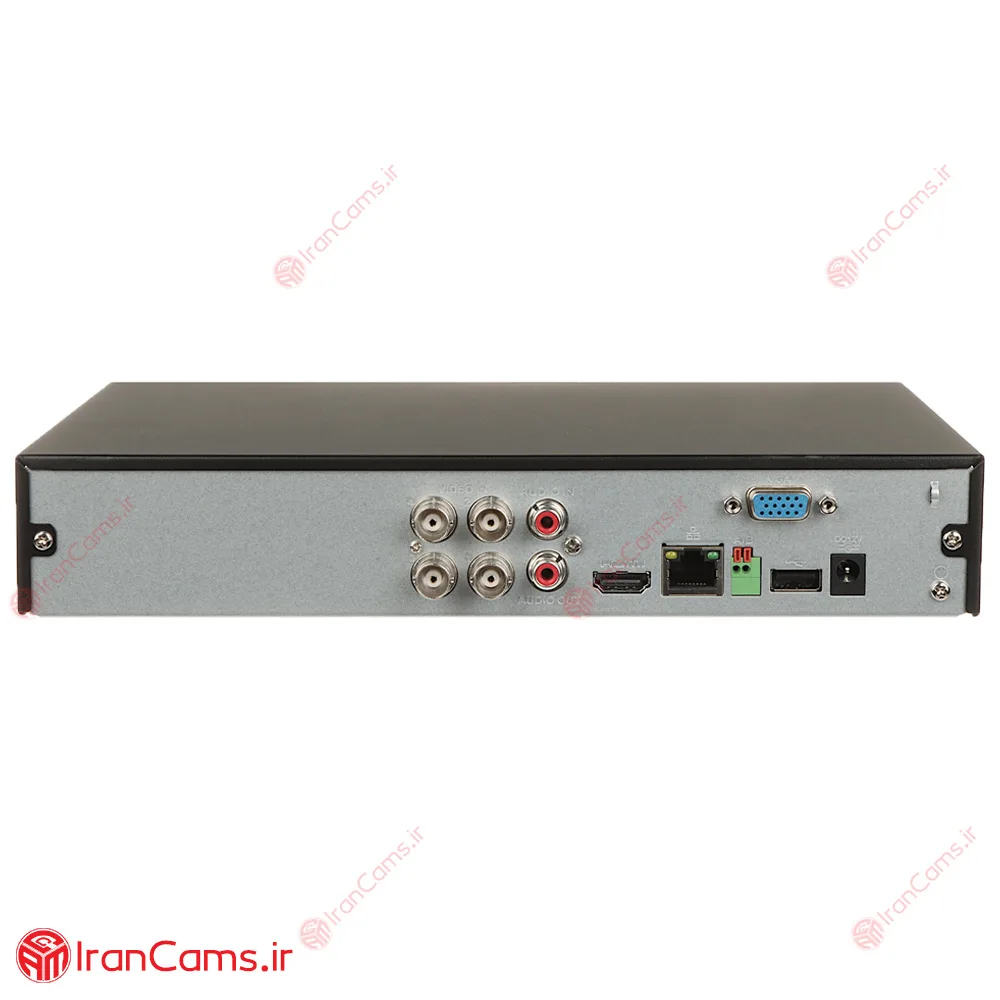

تعداد پورت های دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3 چند عدد است؟

دستگاه دی وی آر داهوا 5104HS-I3 دارای 2 پورت رایج خروجی تصویر که عبارتند از 1 پورت VGA و 1 پورت HDMI است. ضمنا استفاده از بالاترین کیفیت پخش دستگاه (1920×1080) و همچنین انتقال صدا همراه با تصویر از طریق کابل HDMI امکان پذیر است.

دستگاه دی وی آر داهوا 5104HS-I3 دارای 2 پورت USB2.0 جهت اتصال ماوس و حافظه جانبی نظیر فلش مموری یا هارددیسک اکسترنال جهت بک آپ گیری است.

برای دستگاه دی وی آر داهوا 5104HS-I3 یک پورت ورودی صدا (AUDIO IN) و یک پورت خروجی صدا (AUDIO OUT) در نظر گرفته شده است تا بتوان از یک میکروفون خارجی برای ضبط صدای محیط در این دستگاه استفاده کرد.

این دستگاه دارای 1 پورت RJ45 (Mbps100/10) برای اتصال به شبکه (مودم، روتر، سوئیچ یا دوربین مداربسته IP) است.

برای کنترل دوربین های PTZ دار نیز یک پورت PTZ (RS-485) برای دستگاه تعبیه شده است.

توان مصرفی و مصرف برق دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

منبع تغذیه این دستگاه 12 ولت DC است، همچنین میزان شدت جریان ورودی این دستگاه 1.5 آمپر است، گفتنی است که مصرف برق این دستگاه در حالت بدون هارددیسک کمتر از 7 وات است.



وزن و ابعاد دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

وزن خالص این دستگاه 1 کیلوگرم است که دارای ابعاد 260.0 * 237.9 * 47.6 میلی متر است.



شرایط مقاومتی و نگهداری از دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

این دستگاه قابل استفاده در شرایط آب و هوایی 20- درجه سانتی گراد تا 70+ درجه سانتی گراد است ولی بهترین شرایط عملکردی تعیین شده برای این دستگاه دمای 10- تا 45+ درجه سانتی گراد است.

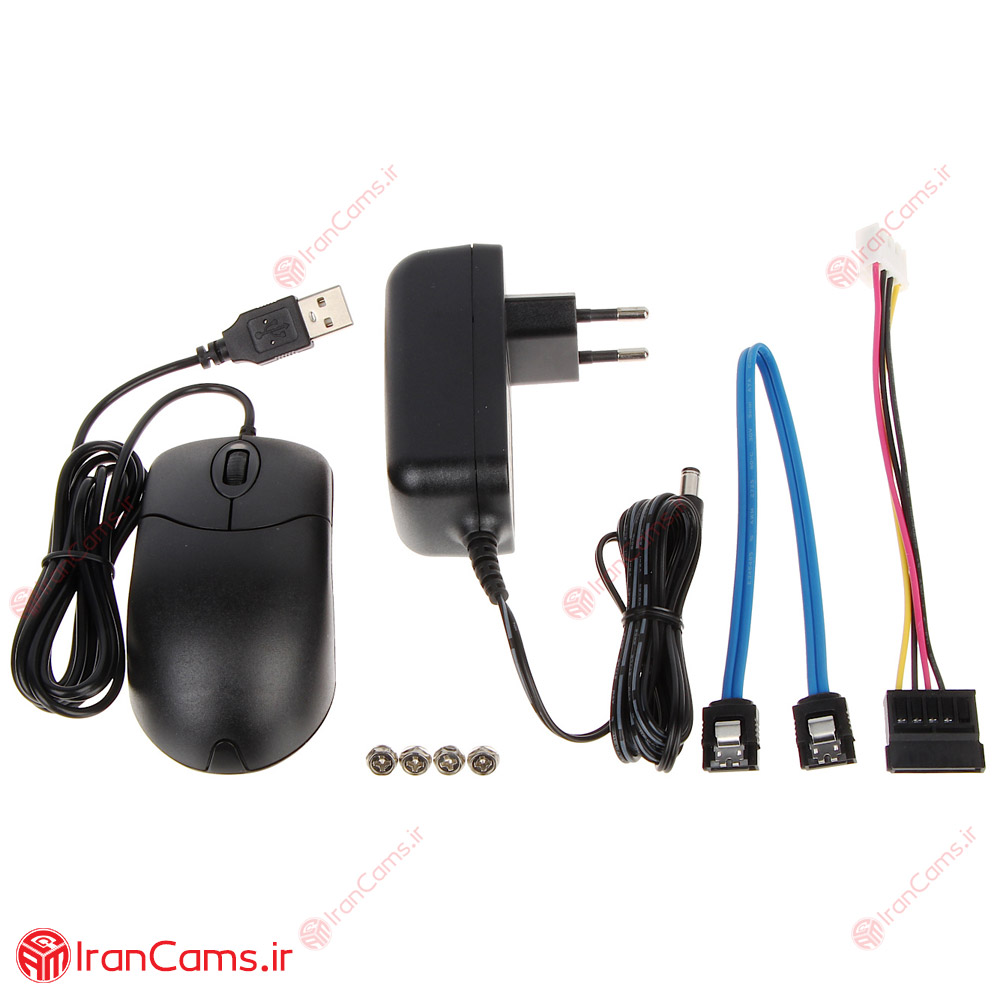

متعلقات دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

درون کارتن این محصول، یک دستگاه DVR، یک عدد کابل SATA جهت اتصال هارددیسک به برد دستگاه DVR، یک عدد کابل برق برای اتصال هارددیسک به برد دستگاه DVR، چهار عدد پیچ برای اتصال هارددیسک به بدنه دستگاه DVR، یک عدد آداپتور 12 ولت، یک عدد ماوس سیمی برای کنترل دستگاه و دفترچه های راهنمای محصول قرار دارد.



نظر ما در مورد قیمت و خرید دستگاه دی وی آر داهوا XVR5104HS-I3

با توجه به بررسی های تیم ایرانکمز در مورد دی وی آر داهوا XVR5104HS-I3، باید بگوییم که این دستگاه ارزان ترین دستگاه دی وی آر 4 کانال داهوا موجود در بازار است. با توجه به امکانات، کیفیت و ویژگی های کاربردی و فوق العاده ای که این دی وی آر دارد، از نظر قیمتی کاملا ایده آل است و ارزش خرید بالایی دارد.

این دستگاه می ­تواند نیاز فروشگاه های کوچک، دفاتر اداری، ساختمان ها، انبارها، کارگاه ها، سوله ها، پارکینگ ها، تولیدی ها و … را برای نصب دوربین مداربسته به راحتی برآورده سازد.

دیتاشیت دستگاه دی وی آر 4 کانال داهوا DH-XVR5104HS-I3

برای آشنایی با روش راه اندازی دستگاه DVR/XVR داهوا می توانید مقاله لینک شده را مطالعه نمایید.
