دوربین مداربسته AHD

دوربین‌های مداربسته آنالوگ، یکی از نخستین فناوری‌ها در زمینه نظارت و امنیت بودند. این دوربین‌ها از سیستم آنالوگ برای ضبط و انتقال تصاویر استفاده می‌کردند. در ابتدا، دوربین‌های مداربسته آنالوگ با کیفیت تصویر نسبتاً پایینی عرضه می‌شدند و محدودیت‌هایی مانند نقص در کیفیت تصویر، عدم دقت در جزئیات و محدودیت در فاصله انتقال سیگنال داشتند. اما با گذشت زمان و پیشرفت فناوری، نسل جدیدی از دوربین‌های مداربسته آنالوگ با کیفیت بهتر و ویژگی‌های اضافی به وجود آمد که به عنوان دوربین‌ AHD شناخته می‌شوند.

روی کار آمدن دوربین‌های مداربسته AHD:

روی کار آمدن دوربین‌های مداربسته AHD، به عنوان نسل جدیدی از دوربین‌های آنالوگ، با توسعه و استفاده از فناوری AHD نسبتاً اخیر است. AHD مخفف Analog High Definition است که یعنی با استفاده از سیستم آنالوگ، تصاویر با رزولوشن بالا و کیفیت بهتر ارائه می‌شوند.

اصل کار دوربین‌های مداربسته AHD بر پایه استفاده از تکنولوژی پردازش تصویر است. دوربین‌های AHD از حسگرهای تصویر CMOS یا CCD استفاده می‌کنند تا تصاویر بالا کیفیت را برداشت کنند. سپس تصاویر به واحد کنترل دوربین منتقل شده و در آنجا پردازش می‌شوند. پردازش تصویر به کاهش نویز، پرتراکم کردن تصویر و بهبود رنگ و کنتراست می‌پردازد.

تاریخچه دوربین‌های مداربسته AHD:

فناوری AHD در سال ۲۰۱۰ به وجود آمد. این فناوری توسط شرکت Nextchip که یکی از تولیدکنندگان فناوری مرتبط با دوربین‌ مداربسته بود، معرفی شد. ایده اصلی پشت این فناوری، ارتقای کیفیت تصاویر آنالوگ با استفاده از رزولوشن بالاتر و قابلیت انتقال سیگنال برداشته شده است. با این فناوری، تصاویر ویدئویی با کیفیت Full HD ۱۰۸۰p با استفاده از سیم‌های کواکسیال برداشته و انتقال می‌یابند، بدون اینکه نیاز به تغییرات بزرگی در زیرساخت‌های موجود در شبکه مداربسته باشد.

با معرفی دوربین‌های مداربسته AHD، امکان ثبت تصاویر با کیفیت بالا، دقت در جزئیات بیشتر، انتقال سیگنال با فاصله بلندتر، مقاومت بیشتر در برابر دستکاری و هک و مجهز بودن به ویژگی‌های امنیتی بیشتر به کاربران ارائه شد. همچنین این فناوری با رعایت همسانی با سیستم‌های مداربسته قدیمی، امکان ارتقای سریع و آسان را فراهم ساخت.

دستاوردهای فناوری AHD در کاهش هزینه‌ها، آسانی استفاده و افزایش کارایی در حوزه نظارت و امنیت به تجهیزات مداربسته نیز از جمله مزایای این فناوری محسوب می‌شوند. امروزه، دوربین‌های مداربسته AHD یکی از تکنولوژی‌های مهم و شناخته شده در صنعت نظارت و امنیت هستند.

دوربین مداربسته AHD چیست؟

دوربین‌های مداربسته AHD (Analog High Definition) یک استاندارد برای دوربین‌های مداربسته است که کیفیت تصویر بالا و انتقال آن به صورت آنالوگ ارائه می‌دهد. این تکنولوژی به شما اجازه می‌دهد تا بر روی خطوط کابل کواکسیال معمولی تصویر با کیفیت بالا را انتقال دهید بدون نیاز به استفاده از زیرساخت شبکه IP.

با استفاده از دوربین‌های مداربسته AHD، می‌توانید تصاویر با وضوح بالا و رنگ‌های زنده را دریافت کنید. این دوربین‌ها اغلب دارای قابلیت‌هایی مانند ضبط تصویر با کیفیت  Full HD، قابلیت‌های شبکه برای انتقال داده، قابلیت‌های مدیریتی مانند تشخیص حرکت، دید در شب و مانیتورینگ از راه دور هستند.

همچنین، برخی از دوربین‌های مداربسته AHD همچنین پشتیبانی از پروتکل ONVIF را دارند که به شما امکان اتصال آنها به سایر سیستم‌های مدیریت ویدیو و نرم‌افزارها را می‌دهد.

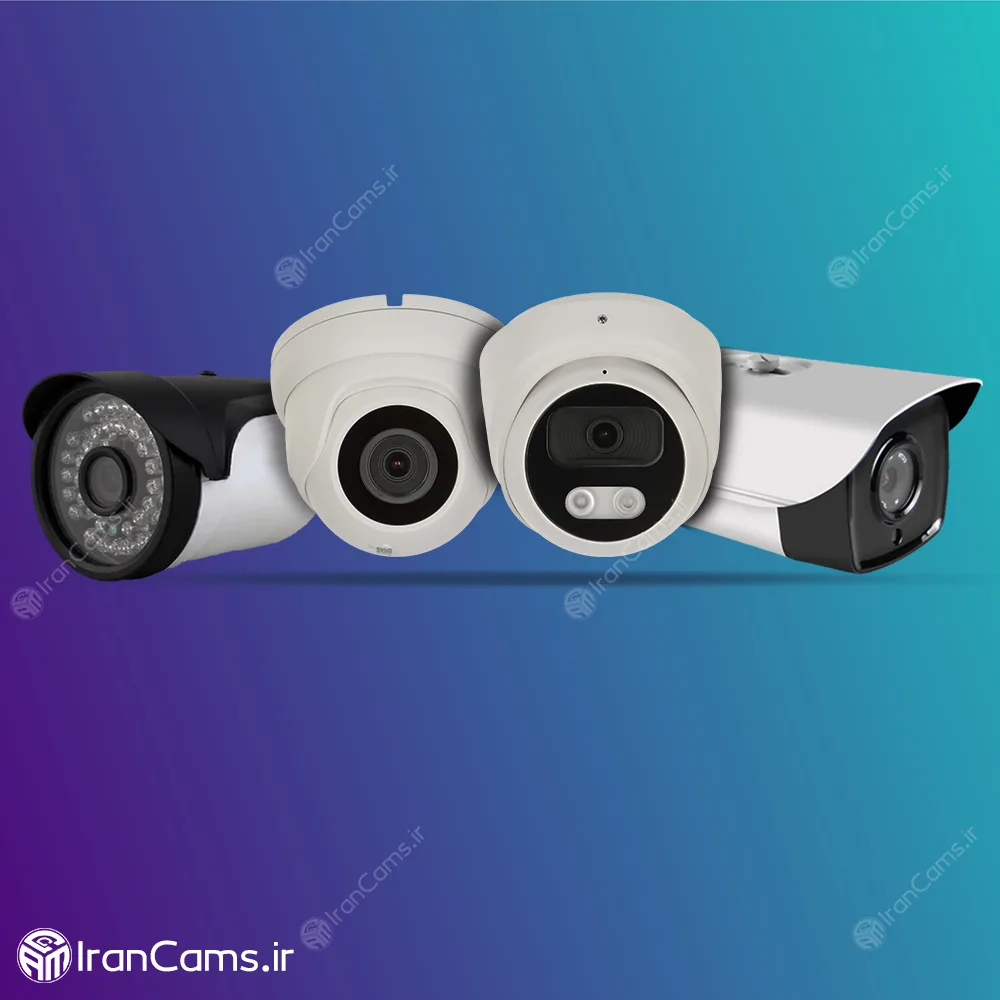

چند نمونه دوربین مداربسته AHD

نحوه کار تکنولوژی AHD

تکنولوژی AHD (Analog High Definition) برای ارسال تصویر با کیفیت بالا از طریق سیم‌کشی کابل کواکسیال معمولی استفاده می‌کند. در اینجا نحوه کار تکنولوژی AHD را برای شما توضیح می‌دهیم:

1. دستگاه DVR (Digital Video Recorder):

- سیگنال تصویری از دوربین‌های AHD را دریافت می‌کند.

- سیگنال را تقویت و پردازش می‌کند.

- تصویر را در قالب دیجیتال ذخیره می‌کند و قابلیت پخش آن را فراهم می‌کند.

2. دوربین‌های AHD:

- تصویر توسط حسگر تصویر آنالوگ در دوربین گرفته می‌شود.

- این تصویر توسط یک مبدل AHD به صورت آنالوگ به سیگنال AHD تبدیل می‌شود.

- سیگنال AHD از طریق کابل کواکسیال به DVR منتقل می‌شود.

3. دستگاه DVR:

- دستگاه DVR سیگنال AHD را دریافت می‌کند و مانند یک سیگنال آنالوگ استاندارد پردازش می‌شود.

- تصویر AHD را در قالب دیجیتال ضبط و ذخیره می‌کند.

4. تصویر ویدیو:

- تصاویر ضبط شده توسط دوربین‌های AHD می‌توانند به وضوح بالا در دستگاه DVR مشاهده شوند.

- تصاویر را می‌توان به صورت زنده نمایش داد و وقایعی همچون تشخیص حرکت را در زمان واقعی ضبط کرد.

توجه داشته باشید که تکنولوژی AHD از نوع استاندارد و متوافق با برخی برندهای مختلف می‌باشد. همچنین، عملکرد و قابلیت‌ها می‌تواند در برخی مدل‌ها متفاوت باشد. بنابراین، قبل از استفاده از دوربین‌های AHD، بهتر است مشخصات فنی و راهنمای استفاده مربوطه را با دقت مطالعه کنید.

پایه و اساس کار دوربین های AHD چیست؟

تکنولوژی AHD (Analog High Definition) بر پایه سیستم های تلویزیونی دیجیتال (DTV) کار می‌کند و امکان انتقال تصاویر با رزولوشن بالاتر را فراهم می‌کند. در این تکنولوژی، اطلاعات همچنان به صورت آنالوگ انتقال پیدا می‌کنند اما نوع کدگذاری آنها امکان انتقال اطلاعات با حجم بیشتر و در نتیجه گرفتن تصاویر با رزولوشن بالاتر را ایجاد می‌کند. کدگذاری دوربین توسط چیپ AHD TX انجام می‌شود.

این چیپ اطلاعات دیجیتال را از دوربین دریافت کرده و آنها را به صورت AHD کدگذاری می‌کند. در سمت DVR نیز چیپ AHD RX اطلاعات کدگذاری شده را دریافت کرده و آنها را مجدداً به صورت دیجیتال برای ضبط می‌آورد.

اجزای سیستم دوربین مداربسته AHD شامل دوربین مداربسته، تجهیزات ذخیره‌سازی، هارد دیسک و تجهیزات نصب می‌باشد.

دوربین‌های مداربسته AHD از نظر کیفیت تصویر به چندین دسته تقسیم می‌شوند:

1. AHD 960h
2. AHD 720p HD
3. AHD 1080p HD

همچنین، از نظر بدنه و ظاهری نیز به انواع دوربین‌های

1. دوربین دام
2. دوربین بولت
3. دوربین اسپید دام (چرخشی PTZ)

تقسیم می‌شوند.

انواع دوربین های مداربسته AHD

دوربین‌های مداربسته AHD در انواع مختلفی در بازار موجود هستند. این انواع به شرح زیر هستند:

1. دوربین مداربسته دام (Dome Camera): دوربین مداربسته دام یکی از نوع‌های دوربین مداربسته است که بر اساس طراحی گنبدی خود این نام را به دست آورده است. طراحی گنبدی این دوربین‌ها به آنان امکان می‌دهد که به آسانی بر روی سقف نصب شوند.

2. دوربین مداربسته بولت (Bullet Camera): دوربین مداربسته بولت یکی از انواع دوربین‌های مداربسته ضدآب است. شکل ظاهری این دوربین‌ها غالباً استوانه‌ای بوده و به همین دلیل به نام "بولت" شناخته می‌شوند. در واقع، کلمه "بولت" به معنای گلوله یا لوله است. این دوربین‌های بولت عموماً برای استفاده خارجی طراحی شده‌اند، اما قابلیت نصب در محیط داخلی را نیز دارند. عبارت "دوربین گلوله ای" و "دوربین بالت" همان دوربین بولت را بیان می‌کنند.

3. دوربین مداربسته اسپید دام (PTZ Camera) : دوربین اسپید دام (Speed Dome) یکی از قوی‌ترین و پیشرفته‌ترین دوربین‌های مداربسته است که برای کنترل تردد و بررسی جزییات استفاده می‌شود. این دوربین‌ها با نام‌هایی مانند دوربین گردان، دوربین PTZ (مخفف Pan Tilt Zoom) و دوربین چرخشی نیز شناخته می‌شوند. بصورت ظاهری، دوربین اسپید دام شباهت‌های زیادی به دوربین‌های دام دارد، اما با این تفاوت که امکان چرخش و چرخش با سرعت بالا را دارد. این دوربین‌ها علاوه بر قابلیت‌های کنترلی پیشرفته، دارای زوم‌های قدرتمند و بزرگنمایی فوق‌العاده هستند.

دوربین‌های اسپید دام به عنوان یکی از انواع دوربین‌های مداربسته برای کنترل، مانیتورینگ و ثبت جزئیات اصلی استفاده می‌شوند. این دوربین‌ها به خصوص در فضاهای خارجی مانند محیط‌های باز و پارکینگ‌ها کارآمدی و عملکرد مطلوبی دارند. قابلیت زوم قدرتمند این دوربین‌ها به کاربر امکان مشاهده تصاویر با کیفیت و جزئیات بالا را می‌دهد.

4. دوربین‌های مداربسته مخفی (Hidden Camera): این دوربین‌ها طراحی شده‌اند تا به صورت نامحسوس در محیط‌ها قرار بگیرند. آنها می‌توانند در اشیاء روزمره مانند ساعت، قلم و یا هر چیز دیگری مخفی شوند و صرفاً برای نظارت مخفی استفاده می‌شوند.

5. دوربین‌های مداربسته خارجی (Outdoor Camera): این دوربین‌ها برای استفاده در فضای باز در شرایط جوی سخت طراحی شده‌اند. آنها معمولاً دارای مقاومت بالا در برابر آب، گرد و غبار و تغییرات دما هستند.

6. دوربین‌های مداربسته دید در شب (Night Vision Camera): این دوربین‌ها دارای قابلیت دید در شب هستند و با استفاده از LEDهای قوی، تصویری روشن و واضح در شرایط نور کم ارائه می‌دهند. دوربین دید در شب رنگی از جمله دوربین های با کیفیت در این دسته هستند.

همچنین، با توجه به تکنولوژی AHD، برخی از دوربین‌های مداربسته AHD همچنین قابلیت‌هایی دیگری مانند ضبط فیلم با رزولوشن بالا، قابلیت ضبط حرکت و دسترسی از راه دور را نیز دارا می‌باشند.

ویژگی های دوربین های مداربسته AHD

دوربین‌های مداربسته AHD دارای ویژگی‌های متعددی هستند. در زیر به برخی از این ویژگی‌ها اشاره می‌کنم:

1. کیفیت تصویر بالا: دوربین‌های AHD تصاویر با کیفیت و رزولوشن بالا را ارائه می‌دهند. با قابلیت ضبط تصاویر با رزولوشن‌های HD و Full HD، تصاویر واضح و با جزئیات بالا ضبط و نمایش می‌شوند.

2. قابلیت دید در شب: برخی دوربین‌های AHD دارای قابلیت دید در شب هستند که با استفاده از LEDهای قوی و تکنولوژی IR (Infrared)، تصاویر روشن در شرایط نور کم و حتی در تاریکی کامل فراهم می‌کنند.

3. مقاومت در برابر شرایط جوی: بسیاری از دوربین‌های مداربسته AHD قابلیت مقاومت در برابر شرایط جوی سخت را دارند. آنها معمولاً مقاوم در برابر آب، گرد و غبار و دمای طیف وسیعی هستند که به آنها امکان استفاده در فضای باز را می‌دهد.

4. حرکت‌شناسی: برخی از دوربین‌های AHD دارای قابلیت تشخیص و ضبط حرکت هستند. این قابلیت به دوربین اجازه می‌دهد تا فقط هنگام تشخیص حرکت در محدوده تعیین شده ضبط کند و در نتیجه، فضای ذخیره سازی را بهبود می‌بخشد.

5. قابلیت چرخش و پان و تیلت: برخی از دوربین‌های AHD، قابلیت چرخش و پان و تیلت را دارند که به کاربر امکان می‌دهد زاویه دید دوربین را به دلخواه تنظیم کند و مناطق مختلف را پوشش دهد.

6. اتصال راحت: دوربین‌های مداربسته AHD معمولاً از رابط‌های کابلی شناخته شده و استانداردی مانند کابل کواکسیال RG59 استفاده می‌کنند که به راحتی قابل نصب و اتصال به سیستم DVR می‌باشد.

7. امکانات پیشرفته: برخی از دوربین‌های AHD قابلیت‌های پیشرفته‌تری مانند فیلتر هوشمند صدا، تکنولوژی تشخیص گرد و غبار، قابلیت ضبط با حجم کمتر را نیز دارا می‌باشند.

همچنین، همانند هر سایر دوربین‌های مداربسته، انتخاب دوربین AHD به ویژگی‌های مورد نیازتان و استفاده مد نظر شما بستگی دارد. لذا قبل از خرید، توصیه می‌شود مشخصات فنی دستگاه را به دقت بررسی کنید تا بهترین دوربین بر اساس نیازهای شما را انتخاب کنید.

برای دوربین های مداربسته AHD از چه نوع کابلی استفاده می شود و نحوه نصب آن به چه صورت است؟

برای نصب دوربین مداربسته AHD معمولا از کابل کواکسیال RG59 استفاده می‌شود. این کابل کواکسیال با قابلیت انتقال سیگنال ویدیوی آنالوگ با کیفیت بالا، مناسب برای اتصال دوربین مداربسته AHD به DVR است. با استفاده از کابل RG59 می‌توان فاصله طولانی بین دستگاه DVR و دوربین را بدون از دست دادن کیفیت تصویر پوشش داد.

برای کابل‌کشی دوربین‌های AHD، مراحل زیر را می‌توان دنبال کرد:

1. بررسی محیط: قبل از شروع کابل‌کشی، محیط نصب را بررسی کنید. مکان‌های مناسب برای نصب دوربین و قرار دادن کانال‌های کابل را تعیین کنید.

2. نصب دوربین: دوربین را در مکان مورد نظر نصب کنید و توجه کنید که ارتفاع و زاویه دوربین تناسب مناسبی با تمامیت نظارت و روشنایی دارد.

3. اتصال کابل: ابتدا کابل RG59 را از محل نصب دوربین به آن رکوردر یا دستگاه DVR بکشید. برای اتصال کابل به دوربین و DVR از سوکت BNC (شبکه بیسیم شباهت دارد) استفاده کنید. احتمالاً نیاز به استفاده از متعلقات (مانند پیچ‌ها و جک‌ها) وجود دارد.

4. نصب کانال کابل: با توجه به محیط و نیازهای نصب، کانال‌های کابل برای پنهان کردن کابل‌ها در دیوار یا سقف نصب کنید. برای این منظور می‌توانید از کانال‌های پلاستیکی مشابه برای کابل‌های برق استفاده کنید.

5. اتصال کابل به DVR: سر کابل RG59 را به پورت مربوطه بر روی DVR متصل کنید و اطمینان حاصل کنید که اتصال صحیح انجام شده است.

6. تست سیگنال: پس از کابل‌کشی، تست سیگنال تصویر را بررسی کنید. این شامل بررسی کیفیت و وضوح تصاویر است.

اگر احساس ناامنی درباره کابل‌کشی دوربین AHD دارید، توصیه می‌شود که بهتر است از یک تکنسین ماهر در این زمینه کمک بگیرید. آنها می‌توانند به شما در نصب و راه‌اندازی درست و بهینه دوربین‌های مداربسته AHD کمک کنند.

رزولوشن در دوربین‌های مداربسته AHD و IP

رزولوشن در دوربین‌های مداربسته AHD و IP به تعداد پیکسل‌های قاب تصویر اشاره دارد. رزولوشن پیشرفته‌تر به معنای تعداد بیشتر پیکسل در قاب تصویر است که بهبود وضوح و دقت تصاویر را ایجاد می‌کند.

در دوربین‌های مداربسته AHD، رزولوشن‌های معمولاً به صورت HD (720p) و Full HD (1080p) عرضه می‌شوند. در این رزولوشن‌ها، تعداد پیکسل‌ها برابر است با:

- HD (720p): 1280x720 پیکسل

- Full HD (1080p): 1920x1080 پیکسل

در مقابل، دوربین‌های مداربسته IP معمولاً رزولوشن‌های بالاتری ارائه می‌دهند. آنها می‌توانند رزولوشنی مانند 2 مگاپیکسل (1920x1080) پیکسل ، 4 مگاپیکسل، 8 مگاپیکسل، 12 مگاپیکسل و 16 مگاپیکسل را در دسترس قرار دهند.

از طریق افزایش رزولوشن، دوربین IP می‌توانند تصاویر با کیفیت و وضوح بالاتری را به روشنی نمایش دهند. اگرچه دوربین‌های AHD با رزولوشن کمتر سازگار هستند، اما نیز تصاویر با کیفیت و قابل قبولی را ارائه می‌دهند.

به‌طور کلی، رزولوشن بالاتر در دوربین‌های مداربسته IP به معنی جزئیات بیشتر، وضوح بالاتر و تصاویر واقع‌گرایانه‌تر است. با این حال، رزولوشن متناسب با نیازهای شما، نوع محیط و اهداف نظارت شما انتخاب شود.

تفاوت کیفیت تصویر در دوربین های مداربسته AHD و IP

تفاوت کیفیت تصویری بین دوربین‌های مداربسته AHD و IP ممکن است مطابق با رزولوشن، جزئیات تصویر، و واقعیت رنگ‌ها باشد. در حالی که هر دو نوع دوربین می‌توانند تصاویر با کیفیت خوبی را ارائه دهند، دوربین‌های IP به دلیل استفاده از تکنولوژی شبکه و رزولوشن بالاتر، تمایز بیشتری در کیفیت تصویر دارند.

دوربین‌های IP عموماً با رزولوشن بالاتری (مانند 2 مگاپیکسل، 4 مگاپیکسل یا بالاتر) عرضه می‌شوند که این به معنای جزئیات بیشتر و وضوح بالاتر در تصاویر است. با این حال، برای استفاده معمولی و کاربرد‌های ساده، دوربین‌های AHD با رزولوشن HD (720p و 1080p) نیز تصاویر با کیفیت خوبی را نمایش می‌دهند.

در مورد واقعیت رنگ‌ها، دوربین‌های IP معمولاً دقت بیشتری را در ترجیحات رنگی و انتقال درست رنگ‌ها دارند. همچنین، دوربین‌های AHD نیز توانایی ترسیم رنگ‌های واقعی را دارند، اما در مقایسه با دوربین‌های IP ممکن است دقت کمتری در انتقال رنگ داشته باشند.

در نهایت، باید توجه داشت که کیفیت تصویری برای هر دوربین بستگی به عوامل دیگری مانند نوع سنسور تصویر، نسبت سیگنال به نویز (S/N ratio)، منوی تنظیمات و تکنولوژی پردازش تصویر آن دوربین نیز دارد. بنابراین، برای اطمینان از کیفیت تصویری، معمولاً توصیه می‌شود تست و بررسی‌های فنی مربوطه را انجام داده و محصولات مختلف را با هم مقایسه کنید.

مقایسه دوربین های مداربسته AHD و IP

دوربین‌های مداربسته AHD و دوربین‌های مداربسته IP هر دو نوع پرکاربردی در صنعت نظارت و امنیت هستند. در ادامه، به برخی از ویژگی‌ها و تفاوت‌های اصلی بین این دو نوع دوربین می‌پردازم:

1. فناوری تصویر:

- دوربین‌های مداربسته AHD از تکنولوژی آنالوگ برای انتقال تصویر استفاده می‌کنند و معمولاً با رزولوشن‌های HD (720p و 1080p) عرضه می‌شوند.

- دوربین‌های مداربسته IP از تکنولوژی شبکه برای انتقال تصویر استفاده می‌کنند و معمولاً با رزولوشن‌های بالاتر (مانند 2 مگاپیکسل، 4 مگاپیکسل یا بالاتر) در دسترس هستند.

2. کیفیت تصویر: به طور کلی، دوربین‌های IP با رزولوشن بالاتر و کیفیت تصویر بهتری عرضه می‌شوند. با این حال، دوربین‌های AHD نیز تصاویر با کیفیت خوبی را به روشی مقرون به صرفه ارائه می‌دهند.

3. فشرده‌سازی تصویر: دوربین‌های IP اغلب از استاندارد فشرده‌سازی H.264 یا H.265 برای کاهش حجم دیتا و استفاده بهینه از پهنای باند استفاده می‌کنند.

- در دوربین‌های AHD، فشرده‌سازی تصویر معمولاً با استفاده از فشرده‌سازی MJPEG یا H.264 انجام می‌شود.

4. نصب و راه‌اندازی:

- نصب و راه‌اندازی دوربین‌های AHD به طور کلی ساده‌تر و کم‌هزینه‌تر است. این دوربین‌ها معمولاً مستقیماً به DVR یا نمایشگر متصل می‌شوند.

- نصب و راه‌اندازی دوربین‌های IP پیچیده‌تر است. آنها نیازمند شبکه‌ای که به آن متصل شده و تنظیمات مختلف شبکه و نرم‌افزار را برای عملکرد صحیح نیاز دارند.

5. قابلیت امنیتی: دوربین‌های IP دارای امکانات امنیتی پیشرفته‌تری هستند، مانند رمزگذاری دیتا، شناسایی هویت و ارتباط امن با شبکه. در حالی که دوربین‌های AHD امکانات امنیتی کمتری دارند.

6. قابلیت اکسپاند کردن سیستم: با توجه به قابلیت شبکه‌ای دوربین‌های IP، سیستم‌هایی که از این دوربین‌ها استفاده می‌کنند، اجازه می‌دهند تا تعداد دوربین‌ها را به راحتی افزایش دهند و صداوسیما، آلارم و سایر تجهیزات را به سیستم متصل کنند. در حالی که در دوربین‌های AHD، تغییرات و افزایش دوربین‌ها معمولاً نیازمند تعویض DVR یا سیستم‌های بزرگتر است.

هر دو نوع دوربین مزایا و معایب خود را دارند و به نیازها و پیشرفت فناوری در صنعت مربوطه بستگی دارد که کدام یک برای شما مناسب تر است.
