پچ کورد فیبر نوری چیست و نقش کلیدی پچ کورد در دنیای ارتباطات
پچ کورد فیبر نوری، عنصری حیاتی در شبکه‌های مخابراتی و انتقال داده است. این قطعه ظریف، وظیفه‌ی اتصال تجهیزات مختلف را به یکدیگر بر عهده دارد و نقشی کلیدی در پهنای باند، سرعت و عملکرد شبکه ایفا میکند. پچ کورد فیبر نوری کابلی ظریف و انعطاف‌پذیر که از تارهای نازک شیشه یا پلاستیک ساخته شده و دو سر آن به کانکتورهای مخصوص مجهز شده است. این فرشته نجات، وظیفه‌ی اتصال تجهیزات مختلف شبکه به یکدیگر را بر عهده دارد و نقشی کلیدی در تبادل سریع و امن اطلاعات ایفا میکند.
تصور کنید در دنیای پرشتاب امروز، اطلاعات حکم طلا را دارند. شبکه‌های کامپیوتری، شاهرگ‌های حیاتی این دنیای پرجنب‌وجوش هستند و بدون اتصالاتی قوی و قابل اعتماد، فلج خواهند شد.
در اینجا، پچ کورد فیبر نوری مانند فرشته نجات ظاهر می‌شود.
کاربردهای پچ کورد فیبر نوری
- اتصال تجهیزات مخابراتی
- ایجاد شبکه‌های کامپیوتری
- انتقال داده با پهنای باند بالا
- کاربردهای صنعتی و پزشکی
مزایای استفاده از پچ کورد فیبر نوری
- سرعت بالا: انتقال داده‌ها با سرعت نور
- پهنای باند بالا: ظرفیت انتقال حجم عظیمی از اطلاعات
- قابلیت اطمینان بالا: مقاوم در برابر تداخل الکترومغناطیسی
- امنیت بالا: ضریب نفوذپذیری بسیار پایین

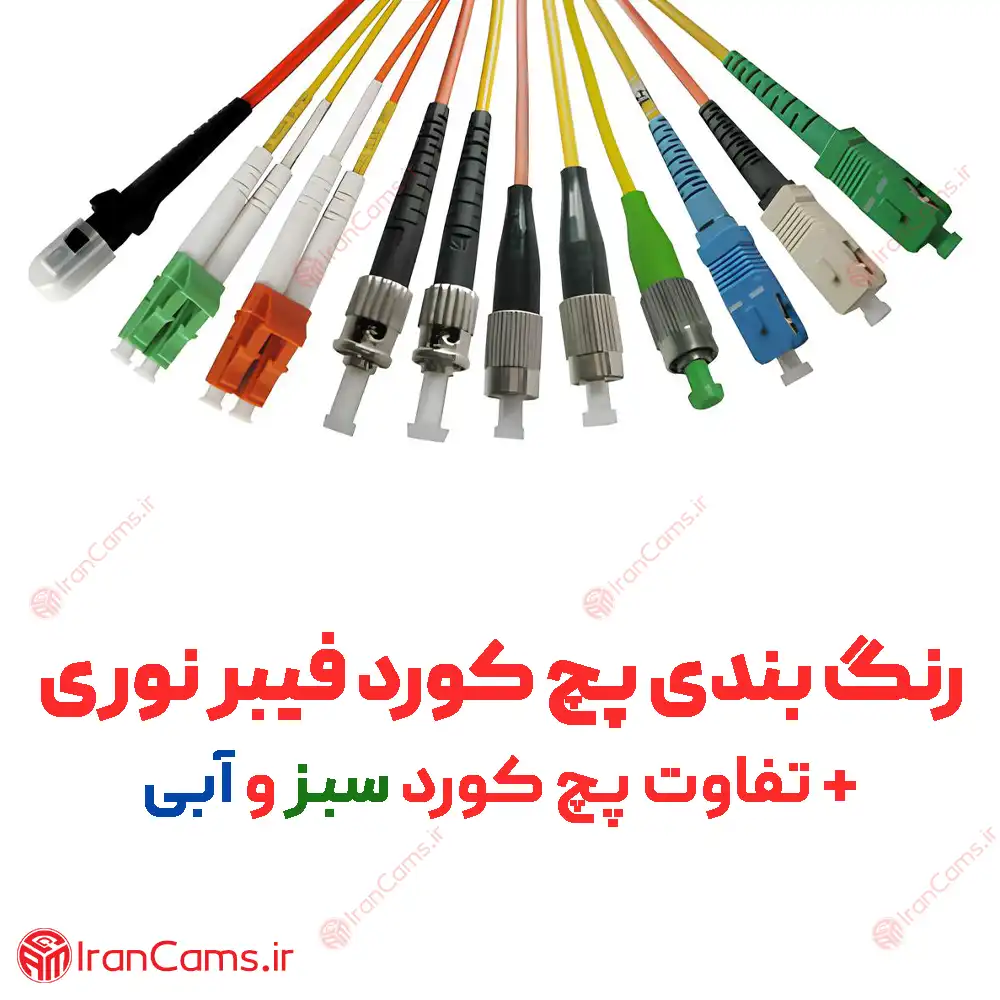

رنگ بندی پچ کورد فیبر نوری متنوع، کاربردهای گوناگون
پچ کوردها در رنگ‌های مختلفی تولید می‌شوند که هر رنگ، نشان‌دهنده‌ی کاربرد و ویژگی‌های خاصی است. آشنایی با این رنگ‌بندی، انتخابی دقیق و متناسب با نیاز شما را به ارمغان خواهد آورد.
سفری به دنیای رنگ بندی پچ کورد فیبر نوری
در ادامه این مطلب، به بررسی تخصصی‌تر رنگ‌بندی پچ کورد فیبر نوری، تفاوت پچ کورد سبز و آبی و سایر رنگ‌ها می‌پردازیم. با ما همراه باشید تا به رمز و راز رنگ‌ها در دنیای پچ کوردها پی ببریم و انتخابی دقیق و متناسب با نیاز خود داشته باشیم.
نکاتی که در این مطلب به آن‌ها می‌پردازیم:
- کاربردهای مختلف پچ کوردها
- بررسی تخصصی رنگ‌بندی پچ کوردها
- تفاوت پچ کورد سبز و آبی
- راهنمای انتخاب پچ کورد مناسب
در ادامه همراه ما باشید تا با دنیای پچ کوردها بیشتر آشنا شویم و انتخابی ایده‌آل برای شبکه خود داشته باشیم.
کاربردهای مختلف پچ کوردها
همانطور که می‌دانید، پچ کوردها کابل‌های ظریف و انعطاف‌پذیری هستند که از تارهای نازک شیشه یا پلاستیک ساخته شده و دو سر آن به کانکتورهای مخصوص مجهز شده است. این فرشته‌های نجات، وظیفه‌ی اتصال تجهیزات مختلف شبکه به یکدیگر را بر عهده دارند و نقشی کلیدی در تبادل سریع و امن اطلاعات ایفا می‌کنند.
اما کاربردهای پچ کوردها به همین جا ختم نمی‌شود!
این فرشته‌های نجات، در کاربردهای مختلفی از جمله:
اتصال تجهیزات مخابراتی
پچ کوردها برای اتصال مودم های فیبر نوری، روترها، سوئیچ‌ها، سرورها و سایر تجهیزات مخابراتی به یکدیگر استفاده می‌شوند.
ایجاد شبکه‌های کامپیوتری
پچ کوردها برای اتصال کامپیوترها، لپ‌تاپ‌ها، پرینترها و سایر دستگاه‌ها به شبکه استفاده می‌شوند.
انتقال داده با پهنای باند بالا
پچ کوردها برای انتقال داده با سرعت بالا در شبکه‌های پرسرعت مانند مراکز داده استفاده می‌شوند.
کاربردهای صنعتی
پچ کوردها در صنایع مختلفی مانند اتوماسیون صنعتی، سیستم‌های امنیتی و کنترل ترافیک استفاده می‌شوند.
کاربردهای پزشکی
پچ کوردها در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری و سونوگرافی استفاده می‌شوند.
انواع پچ کوردها بر اساس کاربرد
پچ کورد مالتی‌مود
برای مسافت‌های کوتاه و شبکه‌های محلی
پچ کورد سینگل‌مود
برای مسافت‌های طولانی و شبکه‌های پرسرعت
پچ کورد فیبر نوری
برای انتقال داده با سرعت بالا و پهنای باند بالا
پچ کورد مسی
برای انتقال داده با سرعت پایین و پهنای باند پایین
بررسی تخصصی رنگ‌بندی پچ کوردها
پچ کورد سبز
پرکاربردترین نوع، برای اتصال تجهیزات مخابراتی و شبکه‌های داده
پچ کورد آبی
مناسب برای شبکه‌های محلی و انتقال داده با پهنای باند بالا
پچ کورد نارنجی
ایده‌آل برای کاربردهای صنعتی و مخابراتی با نیاز به پایداری بالا
پچ کورد بنفش
مختص سیستم‌های مخابراتی خاص و انتقال داده‌های حساس
پچ کورد خاکستری
نوعی عمومی که در کاربردهای مختلف قابل استفاده است.
رنگ بندی پچ کورد فیبر نوری که کمتر رایج هستند:
- پچ کورد زرد: برای سینگل مود
- پچ کورد فیروزه ای: برای OM3
- پچ کورد قهوه ای: برای OM4
- پچ کورد سفید: برای OM5
نکته 1: OM3 چیست؟
OM3 یک استاندارد برای کابل‌های فیبر نوری مالتی‌مود است که در سال 2003 معرفی شد. این استاندارد، برای انتقال داده‌ها با سرعت 10 گیگابیت بر ثانیه در مسافت‌های حداکثر 300 متر طراحی شده است.
نکته 2: OM4 چیست؟
OM4یک استاندارد برای کابل‌های فیبر نوری مالتی‌مود است که در سال 2009 معرفی شد. این استاندارد، برای انتقال داده‌ها با سرعت 40 گیگابیت بر ثانیه در مسافت‌های حداکثر 150 متر و 100 گیگابیت بر ثانیه در مسافت‌های حداکثر 100 متر طراحی شده است.
نکته 3: OM5 چیست؟
OM5 یک استاندارد برای کابل‌های فیبر نوری مالتی‌مود است که در سال 2017 معرفی شد. این استاندارد، برای انتقال داده‌ها با سرعت 40 گیگابیت بر ثانیه در مسافت‌های حداکثر 400 متر و 100 گیگابیت بر ثانیه در مسافت‌های حداکثر 150 متر طراحی شده است.
در ادامه، به بررسی برخی از رنگ بندی پچ کورد فیبر نوری به صورت جزئی‌تر می‌پردازیم:
سبز:
- پرکاربردترین نوع پچ کورد
- برای اتصال تجهیزات مخابراتی و شبکه‌های داده
- مناسب برای سینگل مود و مالتی مود
- کانکتورهای رایج: LC، SC، ST
آبی:
- مناسب برای شبکه‌های محلی و انتقال داده با پهنای باند بالا
- معمولاً مالتی مود
- کانکتورهای رایج: LC، SC
نارنجی:
- ایده‌آل برای کاربردهای صنعتی و مخابراتی با نیاز به پایداری بالا
- مقاوم در برابر شرایط سخت محیطی
- معمولاً سینگل مود
- کانکتورهای رایج: LC، SC، ST
بنفش:
- مختص سیستم‌های مخابراتی خاص و انتقال داده‌های حساس
- معمولاً سینگل مود
- کانکتورهای رایج: LC، SC
خاکستری:
- نوعی عمومی که در کاربردهای مختلف قابل استفاده است
- می‌تواند سینگل مود یا مالتی مود باشد
- کانکتورهای رایج: LC، SC، ST
تفاوت پچ کورد سبز و آبی در چیست؟
سبز در مقابل آبی: انتخاب شما کدام رنگ است؟
انتخاب بین پچ کورد سبز و آبی، به نیاز و نوع کاربرد شما بستگی دارد. پچ کوردها دارای کانکتور APC و UPC هستند. این کانکتورها در انتهای کابل هستند که از نظر رنگ و شکل با همدیگر تفاوت دارند.
کانکتور APC:
- زاویه هشت درجه: این کانکتورها در انتها دارای زاویه هشت درجه‌ای هستند که برای کاهش انعکاس نور و افزایش کیفیت سیگنال تعبیه شده است.
- رنگ سبز: کانکتورهای APC به رنگ سبز هستند تا از نوع UPC به راحتی قابل تشخیص باشند.
کانکتور UPC:
- بدون زاویه: این کانکتورها بر خلاف APC، زاویه‌ای در انتها ندارند و سطح آن‌ها صاف و مسطح است.
- انحنای جزئی: برای تراز بهتر هسته و افزایش کیفیت اتصال، سطح کانکتورهای UPC دارای انحنای جزئی هستند.
- رنگ آبی: کانکتورهای UPC به رنگ آبی هستند تا از نوع APC به راحتی قابل تشخیص باشند.
در انتخاب بین کانکتورهای APC وUPC، چه فاکتورهایی را باید در نظر گرفت؟
- نوع کاربرد: برای شبکه‌های پرسرعت و حساس به انعکاس نور، کانکتورهای APC انتخابی ایده‌آل هستند.
- مسافت انتقال: در مسافت‌های طولانی، کانکتورهای APC می‌توانند کیفیت سیگنال را به طور قابل توجهی ارتقا دهند.
- بودجه: کانکتورهای APC به طور کلی قیمت بالاتری نسبت به UPC دارند.
کاربرد:
- سبز: انتخابی ایده‌آل برای اتصال تجهیزات مخابراتی و شبکه‌های داده
- آبی: مناسب برای شبکه‌های محلی و انتقال داده با پهنای باند بالا
نوع کابل:
- سبز: می‌تواند سینگل مود یا مالتی مود باشد
- آبی: معمولاً مالتی مود
محدوده فرکانسی:
- سبز: برای طیف وسیعی از فرکانس‌ها مناسب است
- آبی: برای فرکانس‌های بالا ایده‌آل است
قیمت:
- سبز: معمولاً از پچ کورد آبی ارزان‌تر است
- آبی: به دلیل ویژگی‌های خاص، قیمت بالاتری دارد
علاوه بر رنگ، پچ کوردها را می‌توان بر اساس نوع کابل و نوع کانکتور نیز دسته‌بندی کرد:
انواع پچ کورد فیبر نوری بر اساس نوع کابل
-
پچ کورد مالتی‌مود:
این نوع پچ کورد برای مسافت‌های کوتاه (تا 300 متر) و شبکه‌های محلی (LAN) مناسب است. پچ کوردهای مالتی‌مود از هسته‌های ضخیم‌تر (50 یا 62.5 میکرومتر) با پهنای باند 2000 مگاهرتز بر کیلومتر استفاده می‌کنند.
-
پچ کورد سینگل‌مود:
این نوع پچ کورد برای مسافت‌های طولانی (تا 100 کیلومتر) و شبکه‌های پرسرعت (مانندWAN ) مناسب است. پچ کوردهای سینگل‌مود از هسته‌های نازک‌تر (9 میکرومتر) با پهنای باند 4700 مگاهرتز بر کیلومتر استفاده می‌کنند.
انواع پچ کورد فیبر نوری بر اساس نوع کانکتور
-
کانکتور LC:
رایج‌ترین نوع کانکتور، مناسب برای شبکه‌های 10 گیگابیتی و 40 گیگابیتی
-
کانکتور SC:
مناسب برای مسافت‌های طولانی و تجهیزات مخابراتی
-
کانکتور ST:
مناسب برای کاربردهای صنعتی و تجهیزات قدیمی
-
کانکتور MTRJ:
مناسب برای سیستم‌های مخابراتی خاص
-
کانکتور MPO/MTP:
مناسب برای شبکه‌های 400 گیگابیتی و 1 ترابایتی
قیمت و خرید پچ کورد فیبر نوری
رنگ، فقط یک فاکتور در قیمت پچ کورد فیبر نوری
شاید تصور کنید که رنگ پچ کورد فیبر نوری، تنها عامل تعیین‌کننده قیمت آن است. اما این فقط بخشی از ماجراست! در واقع، هنگام خرید پچ کورد، باید فاکتورهای مختلفی را در نظر بگیرید که در ادامه به بررسی آن‌ها می‌پردازیم.
- نوع پچ کورد:
- تک حالته: برای مسافت‌های طولانی و پهنای باند بالا مناسب
- مالتی‌مود: برای مسافت‌های کوتاه و شبکه‌های محلی ایده‌آل
- ساختار کابل:
- Simplex : یک رشته فیبر نوری
- Duplex: دو رشته فیبر نوری
- نوع کانکتور:
- LC: رایج‌ترین نوع
- SC: برای مسافت‌های طولانی
- ST: برای کاربردهای صنعتی
- FC: برای تجهیزات مخابراتی
- MPO/MTP: برای شبکه‌های پرسرعت
- نوع پولیش کانکتور:
- APC: برای کاهش انعکاس نور
- UPC: برای مصارف عمومی
- نوع روکش کابل:
- PVC: ارزان‌ترین نوع
- LSZH: مقاوم در برابر آتش
- OFNR: مناسب برای فضای بیرون
- طول کابل
پچ کوردها چگونه موجب صرفه جویی در زمان و هزینه می‌شوند؟
با توجه به اینکه کابل کشی شبکه فرایندی زمانبر و پر هزینه است، کابل های فیبر نوری این مشکلات را حل کرده اند.
در ادامه به بررسی این موضوع می پردازیم که ” چگونه کابل های فیبر نوری باعث صرفه جویی در زمان و هزینه ما می شوند؟”
- مونتاژ شده و آماده به کار:
پچ کوردها بر خلاف کابل‌های فیبر نوری معمولی، در دو سر خود مجهز به سوکت هستند و به طور کامل مونتاژ شده‌اند. این ویژگی جادویی، نیاز به مونتاژ در محل را از بین می‌برد و به شما در صرفه‌جویی در زمان کمک میکند.
- کاهش چشمگیر هزینه‌ها:
با حذف فرآیند مونتاژ، نیاز به نیروی کار متخصص، ابزارآلات و سایر تجهیزات جانبی نیز به طور قابل توجهی کاهش می‌یابد. به این ترتیب، پچ کوردها به شما در کاهش هزینه‌های کابل‌کشی کمک می‌کنند.
- ایده‌آل برای مقیاس‌های بزرگ
با افزایش روزافزون پهنای باند و نیاز به کابل‌کشی در مقیاس بزرگ، مزایای پچ کوردها دوچندان می‌شود. صرفه‌جویی در زمان و هزینه، پچ کوردها را به انتخابی ایده‌آل برای مدیران فناوری اطلاعات و مراکز داده تبدیل کرده است.
علاوه بر موارد فوق، پچ کوردها مزایای دیگری نیز دارند:
- نصب و راه اندازی آسان: پچ کوردها به راحتی و بدون نیاز به تخصص فنی نصب می‌شوند.
- قابلیت انعطاف‌پذیری: پچ کوردها انعطاف‌پذیرتر از کابل‌های فیبر نوری معمولی هستند و به راحتی در فضای‌های کوچک و شلوغ قابل استفاده هستند.
- سازگاری: پچ کوردها با انواع مختلف تجهیزات شبکه سازگار هستند.
برای خرید پچ کورد باید به چه نکاتی توجه کرد؟
انتخاب پچ کورد مناسب، می‌تواند به ارتقای عملکرد و پایداری شبکه شما کمک کند اما چگونه می‌توان در این دنیای پرهیاهو، بهترین انتخاب را انجام داد و خریدی مناسب داشت؟
6 نکته زیر برای خرید بهترین پچ کورد براساس نیازهای شما ارائه شده است که در هنگام خرید پچ کورد باید به آن توجه داشت.
- انتخاب اتصال‌دهنده (Connector) مناسب
- پچ کورد فیبر نوری تک حالته یا مولتی مدیا
- تک حالته: برای مسافت‌های طولانی و پهنای باند بالا
- مولتی مود:برای مسافت‌های کوتاه و شبکه‌های محلی
- انتخاب نوع پچ کورد فیبر نوری
- Simplex: یک رشته فیبر نوری
- Duplex: دو رشته فیبر نوری
- انتخاب طول کابل مناسب
- انتخاب نوع پولیش کانکتور:
- APC: برای کاهش انعکاس نور
- UPC: برای مصارف عمومی
- انتخاب نوع روکش مناسب:
- PVC: ارزان‌ترین نوع
- LSZH: مقاوم در برابر آتش
- OFNR: مناسب برای فضای بیرون
علاوه بر این 6 نکته، به موارد زیر نیز توجه کنید:
- کیفیت و برند: انتخاب برندهای معتبر و باکیفیت
- گارانتی و ضمانت: اطمینان از اصالت و کیفیت محصول
- قیمت: مقایسه قیمت و انتخاب محصولی با ارزش
